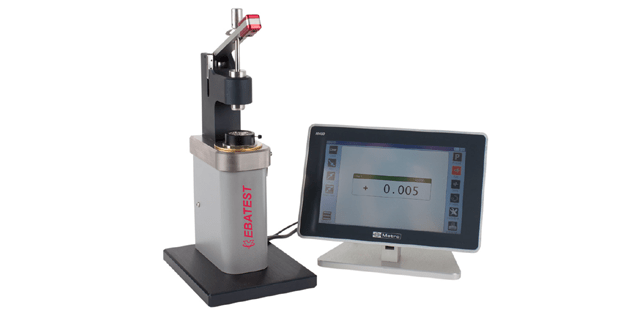

EBATEST 4.0

Statif simple et précis permettant, à l‘aide d‘un porte-pièce dédié, de mesurer les ébats de rouages traversants et de composants.

  • Art. N° 17.02002

DESCRIPTION DU PRODUIT

Statif simple et précis permettant, à l‘aide d‘un porte-pièce dédié, de mesurer les ébats de rouages traversants et de composants.

CARACTÉRISTIQUES TECHNIQUES

  • Libération automatique du palpeur lors de l’abaissement de la broche
  • Plaque miroir traitée PVD pour placement facilité du posage
  • Système de serrage axial et répétitif
  • Unité d’affichage Visiotest (non inclue)
  • Palpeur Heidenhain
  • Broches spécifiques et posages dédiés non-inclus
  • Alimentation de table : 100 / 240 VAC, 24 VDC

EXEMPLES D'APPLICATIONS

Permet de mesurer de manière répétable l'ébat (jeu) vertical des rouages horlogers, de l'axe de barillet dans son tambour ou encore l'ébat vertical d'un roulement à billes.

DIMENSIONS

  • Dimensions : 280x120x150 mm
  • Poids : 2,95 kg
